一、仪器简介：
1.电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

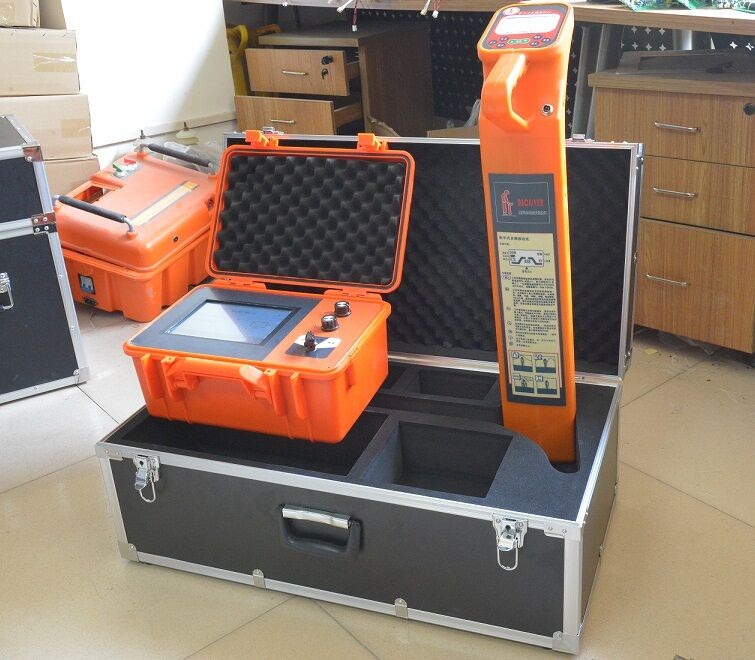

2.电缆故障测试仪采用箱式结构，巧妙的将电缆故障测试仪与笔记本电脑结合，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
二、性能简介：
1、电缆故障测试仪采用目前国内功耗小、体积小、重量轻，性能稳定的 嵌入式工业级工控机作为数据处理核心部件。确保了整机性能的可靠性与稳定性。
2、采用12.1高亮度大液晶屏幕触摸屏作为显示终端，可以在野外阳光直 射的条件下清楚观察测试分析波形。具有方便用户的软件和全中文菜单以及全屏触摸按键操作功能。具有强大的数据处理能力和友好的显示界面。按键定义简单明了。测量方法简单快速。
3、检测故障成功率、测试精度及测试方便程度优于国内同类检测设备。
4、全局波形和局部波形同步显示，便于整体分析和细节调整。
5、具有波形储存功能，可以储存大量（32G）的现场测试波形，供随时调用观察和同屏比较。
6、本测试仪采用高强度气密ABS工程塑料箱结构，防腐、防潮、坚固、耐用、便携。
7、具有很好的高压隔离保护措施，确保人身和设备万无一失。测试仪器在35KV冲击高压环境中不会，偶尔出现死机可点击面板复位开关解决。
8、具有标准打USB接口,可方便用户外接鼠标及使用U盘进行波形数据的导入导出以及数据输出打印。
9、操作简单，可靠性高。具有很高的性价比。
10、无测试盲区。
11、机器内置大容量锂电池供电：充满电后连续工作小时不小于6小时(随着电池的老化，连续使用时间会相应缩短)，可在无电源环境测试电缆的开路及低阻短路故障。
三、主要技术指标：
1.测试方法，低压脉冲法、高压闪络法（脉冲电流法）、速度测量法。
低压脉冲法：适用于低阻、短路、断线故障的测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，操作可靠。
2.技术参数：
测试距离：低压脉冲法时，测试距离15Km；高压闪络法时，测试距离40Km。
系统测试精度：小于500px。
脉冲幅度: 负载阻抗在50Ω时不小于250V。
脉冲宽度: 0.2μs、2μs、4μs三种。
采样频率: 48MHz、24MHz、12MHz、6MHz。
测试电缆长度设有：
短距离（＜1Km ）； 中距离（＜3Km）；
长距离（＞3 Km）； 测试脉冲幅度：约400VP-P。
系统测量误差：主机测量结果配合数显同步定点仪测量，系统误差为零。
读数分辨率: 1m
测试系统预置了5种电缆介质的电波传播速度：
油浸纸：160m/μs；
交联聚乙烯：172m/μs；
聚氯乙烯：184m/μs；
以及其它非动力电缆的电波传播速度的设置（自选介质）。
对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。然后以此电波传播速度设置在仪器中就能保证其测试精度。
采样方式：电流取样法。
工作条件: 温度-10 ~ +45oC，相对湿度 90percent。
大气压力750±30mmHg
体积：420×280×190mm。
重量：约8kg。
