DYHX-320 高压语音无线核相仪

功    能

无线高低压语音核相、频率、相位、相序、验电测试

电    源

DC 3.7V可充锂电池，USB充电接口，连续工作约10小时

传输方式

315MHz、433MHz无线传输

核相距离

约1600m

显示模式

3.5寸真彩液晶屏显示

量    程

核相电压等级AC 10V～550kV；相位0.0°～360.0°；频率45Hz～75Hz

分 辨 率

0.1°；0.1Hz

精    度

相位≤±10° ；频率≤±2Hz (23℃±5℃，80%RH以下)

相别定性

同相:－30°～30°；异相: 90°～150°和210°～270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约5m；收缩后长约1m(5节)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

核相方式

接触核相：35kV及以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

额定电流

探测器：35mA max；接收器：300mA max

仪表质量

探测器：205g(含电池)；接收器：395g(含电池)；绝缘杆：1.45kg；总质量：9.8kg(含仪表箱)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

绝缘强度

绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(外壳两端之间)

接收器：2000V/rms(外壳两端之间)

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准

电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

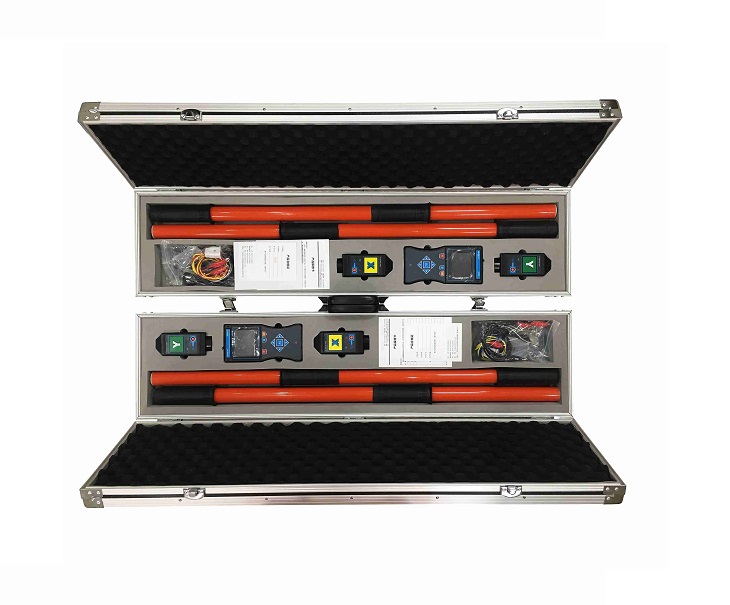

基本配置

接收器1个；探测器2个；天线3根；铝箱1个；绝缘杆2根；探针/钩4只，充电器1个；自校线1根；说明书1份
